高耦合电抗器是西电中特针对电力系统支路电流调控需求研发的专用电抗器品类，核心结构由相互耦合的两组线圈组成，依托特高压及直流输电领域的先进设计方法与仿真计算技术（电磁场、油箱强度、温升等量化设计），实现对支路电流的智能管控，是保障多支路电力系统安全稳定运行的关键设备。

1. 独特工作原理

当电抗器两支路均有电流通过时，两组线圈产生的磁通在公共磁路内相互抵消，使线圈对外仅表现出极小的电感，不影响正常电流传输；当仅单一支路通流（如另一支路故障断开）时，线圈产生的磁通大幅增强，对应的电感对外表现为高阻抗，能有效限制该支路的故障电流上升速度，避免故障扩散。

2. 核心技术亮点

高精度耦合控制：采用公司首创的 “8” 字线圈整体组装工艺，严格控制各绕组的装配裕度，确保所有线圈的电抗中心在同一水平线上，精准达到设计要求的安匝不平衡程度，同时保证绕组间紧实度，避免线圈松动影响耦合性能。

高可靠性结构：线圈与引线连接部位摒弃传统焊接方式，采用冷压接螺栓连接结构，彻底消除焊接产生的焊渣、铜屑等异物污染线圈的隐患，保障产品清洁度与长期运行可靠性；绕组选用高强度导线，配合特殊绑扎处理，抗短路能力与机械强度显著提升。

低损耗与安全设计：通过仿真软件优化磁路结构，严格控制大电流产生的漏磁对结构件及绕组的影响，降低杂散损耗，避免箱壁及结构件发热；若为油浸式结构，油箱采用折板式设计减少焊缝、增加强度，确保密封可靠性，杜绝渗漏风险。

3、适用场景

特高压直流输电工程：适配灵州 - 绍兴 ±800kV、溪洛渡左岸 - 浙江金华 ±800kV 等特高压直流输电系统的支路保护，当某一支路发生故障时，快速限制故障电流，防止故障蔓延至主系统，保障特高压输电的安全高效。

大型工业配电网：用于电解铝、钢铁、化工等拥有多支路供电需求的工业场景，如铝厂整流机组的直流输出支路、钢铁厂轧钢设备的供电支路，平衡正常运行时的支路电流，故障时保护核心生产设备，减少停产损失。

区域电网联络线：部署于不同区域电网的联络线支路中，正常运行时降低支路阻抗以减少电能损耗，当某一区域电网出现电压波动或故障时，通过高电感特性限制功率转移，避免联络线连锁跳闸，维持区域电网功率平衡。

FKGKL-252-3150-3.1-0.97；FKDGKL-550-4000-4.1-0.98

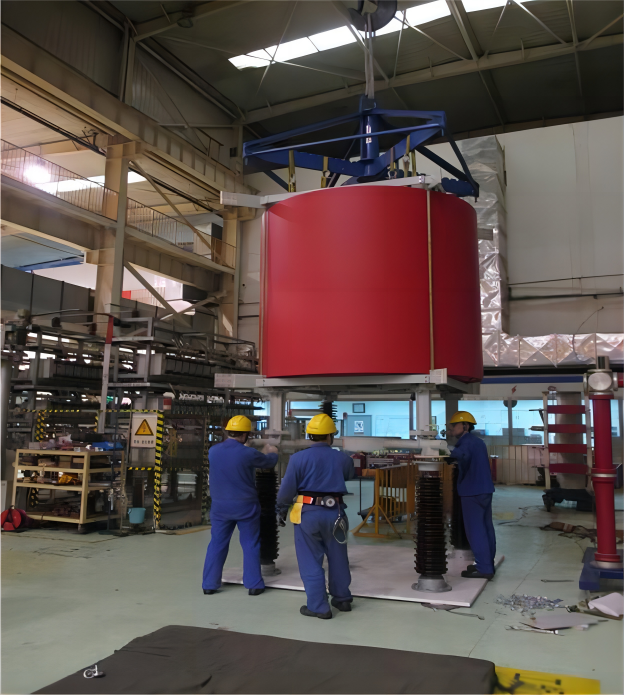

干式高耦合分裂电抗器
